Какова структура системы FOG North Finder?

1.Прикладные продукты

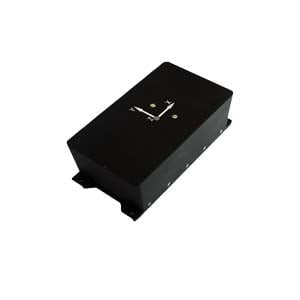

ER-FNS-03 Недорогой 3-осевой FOG North Seeker

1. Введение в систему

Трехосный интегрированный бесплатформенный северный искатель FOG на основе оптоволоконного гироскопа с замкнутым контуром интерференционного типа имеет ряд преимуществ, таких как высокая точность, низкое энергопотребление, высокая надежность, отсутствие шума и низкий информационный шум скорости / угловой скорости. Он не требует помощи магнитного датчика и может не только предоставлять носителю высококачественную информацию о курсе и пространственном положении, но также имеет функцию краткосрочной инерциальной навигации.

В связи с текущим снижением стоимости оптических и электронных компонентов, волоконно-оптический гироскопический бесплатформенный северный искатель превращается из военного рынка в гражданский рынок и имеет большие перспективы рыночного применения в угольной и нефтяной промышленности.

1. Системные индикаторы

3.1 Общие показатели

а) Время запуска (от включения питания до вывода данных): <5 секунд;

b) время поиска на север (от запуска системы до точного вывода): ≤ 5 минут;

c) Вес системы ≤ 2 кг;

г) Размер системы: 210 × 125 × 104,5 мм или 200 × 100 × 90 мм.

e) интерфейс связи: последовательный порт RS422;

f) частота обновления данных: 400 Гц;

г) Рабочая температура: -10 ℃ ～ + 60 ℃;

з) Температура хранения: от -20°С до +70°С.

3.2 Индикаторы точности

а) метод поиска на север: статическая база;

б) время поиска на север: 5 минут;

в) Диапазон измерения азимута: 0°~360°;

г) Диапазон измерения угла наклона: -65°~65°;

д) Точность измерения азимута (1σ): ≤ 0,5°-1°;

f) Время удержания азимута: 20 мин.

1. Состав системы

Трехосный интегрированный волоконно-оптический компас состоит из корпуса системы, трехосного интегрированного оптоволоконного гироскопа, трехосного кварцевого акселерометра, вторичного источника питания и компонента навигационного решения. Схема состава системы представлена ниже Among them, the triaxial integrated fiber optic gyro component has packaged the light source, detector, coupler, waveguide, fiber ring and gyro signal processing circuit together to form an independent transceiver module for measuring the angular velocity signal of the carrier’s sensitive inertial space; the triaxial accelerometer The component has packaged the quartz flexible accelerometer and the meter-adding signal processing circuit together to form an independent transceiver component for measuring the specific force signal of the carrier; the navigation solution component will mainly receive the gyro and accelerometer signals to complete the north seeking and attitude maintenance And other functional calculations, and at the same time send the solution data to the user through an external plug-in; the secondary power supply module converts the externally input + 12V into different voltages required by the gyro component, accelerometer component and navigation solution component to make it normal jobs.
